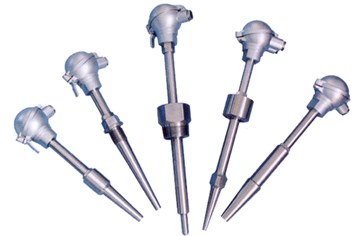

石油化工熱電偶/熱電阻
 |
|
|
| 產品說明: |
|
|
專業針對石油化工部門設計，可以直接測量－200℃－1600℃范圍內液體、蒸汽和氣體介質以及固體表面測溫。 |
|
熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。 |
| 熱電阻是利用電阻與溫度呈一定函數的關系原理。當被測介質中有溫度變化時，其電阻值也隨著發生變化，工作儀表便顯示出電阻值所對應的溫度值。 |
|
產品執行標準
IEC1515
IEC584
IEC751
JB/T5518－91
JB/T5582－91 |
| 一般是指在常溫下，保護管所能承受的靜態外壓而不破裂。允許工作壓力不僅與保護管材料、直徑、壁厚有關，且與其結構形式、安裝方法及被測介質的流速、種類有關。 |
| 熱電偶 |
| 型 號 |
分度號 |
允 差 等 級 |
| Ⅰ |
Ⅱ |
| 允 差 值 |
測溫范圍℃ |
允差值 |
測溫范圍℃ |
| WRN |
K |
±1．5℃ |
-40-+375 |
±2．5℃ |
-40-+333 |
| ±0．004 ltl |
375-1000 |
±0．0075 ltl |
333-1200 |
| WRE |
E |
±1．5℃ |
-40-+375 |
±2．5℃ |
-40-+333 |
| ±0．004 ltl |
375-800 |
±0．0075 ltl |
333-900 |
| WRP |
S |
±1℃ |
0-1100 |
±2．5℃ |
0-600 |
| ±「1+0．003(t-1100)」 |
1100-1600 |
±0．0025 ltl |
600-1600 |
| WRQ |
R |
±1℃ |
0-1100 |
±2．5℃ |
0-1100 |
| ±「1+0．003(t-1100)」 |
1100-1600 |
±0．0025 ltl |
1100-1600 |
| WRR |
B |
— |
— |
— |
— |
| — |
— |
±0．0025 ltl |
600-1700 | |
| |
| 熱電阻 |
| 型號 |
分度號 |
測溫范圍℃ |
精度等級 |
允許偏差 |
| WZP |
Pt100 |
-200-+500 |
A |
±(0．15+0．002)ltl |
| B |
±(0．30+0．005)ltl |
| WZC |
Cu50 Cu100 |
-50-+100 |
---- |
±(0．30+0．005)ltl | | | | |
|
