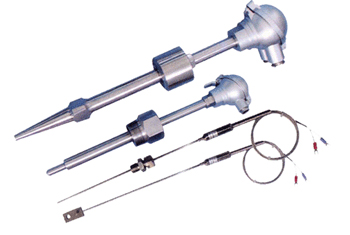

專業針對電站設計，可以滿足30KW、60KW等發電機組及輔機測溫需要。直接測量各種生產過程中的-200℃～1800℃范圍內液體、蒸汽和氣體以及固體表面溫度。
熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
熱電值是利用感溫元件在溫度變化時，其電阻值也隨著發生變化的特性來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。 |
| 熱電偶在環境溫度為20±15°C，相對濕度不大于80%，試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000Ω.m |
| 熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ |
|
產品執行標準
IEC584
IEC751
IEC1515
JB/T18622-1997
JB/T8623-1997
GB/T16839-1997 |
| 熱電偶 |
|
型號 |
分度號 |
允差等級 |
|
Ⅰ |
Ⅱ |
|
允差值 |
測量范圍(℃) |
允差值 |
測量范圍(℃) |
|
WRN |
K |
±1.5℃ |
-40～+375 |
±2.5℃ |
-40～+333 |
| ±0.004∣t∣ |
375～1000 |
±0.0075∣t∣ |
333～1200 |
|
WRE |
E |
±1.5℃ |
-40～+375 |
±2.5℃ |
-40～+333 |
|
±0.004∣t∣ |
375～800 |
±0.0075∣t∣ |
333～600 | |
| |
| 熱電阻 |
|
型號 |
分度號 |
測量范圍(℃) |
精度等級 |
允差 |
|
WZP |
Pt100 |
-200～+500 |
A級 |
±(0.15+0.002∣t∣) |
|
B級 |
±(0.30+0.005∣t∣) |
|
WZC |
CU50
CU100 |
-50～+150 |
— |
±(0.30+0.006∣t∣) | |
|
注：t為感溫元件實測溫度絕對值； |
